NO.13 素組完成

新安州(sinanju)這個機體是登場於動畫
機動戰士鋼彈 UC(unicorn)(改編自福井晴敏的鋼彈小說系列作品)
弗爾·伏朗托,人稱「夏亞再臨」的專用機
(以上資訊轉貼自機動戰士鋼彈UC維基百科)

充滿魅力的單眼機體,
極富肌肉線條的造型,
加上火紅的機體塗裝,
以及動畫中所展現出的帥氣形象與優異性能,
讓他出線成為我這次所選擇的製作對象,

那麼...
開始這次的精緻化塗裝新作連載吧!

7/13 NO.1

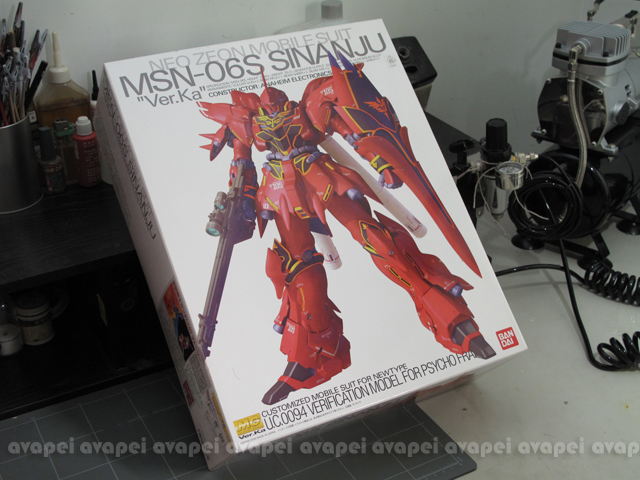

這次所要製作的是MG版本

001

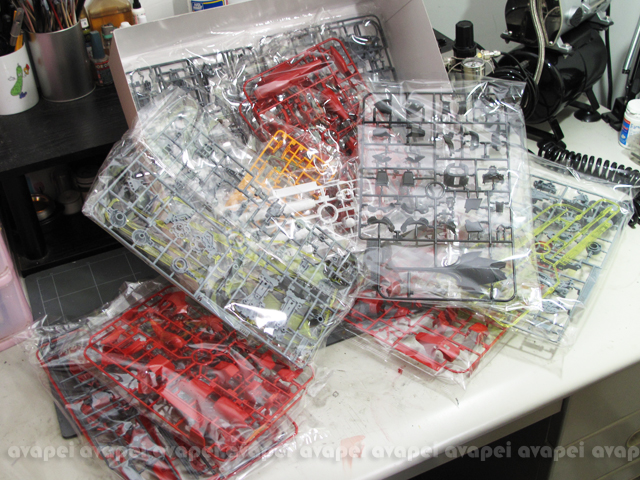

嘖嘖...很好...看看這堆零件...

看來是不可能以3倍速的時間完成了....

002

說明書與貼紙(中間那包為另購的水貼)

003

此時發生了令我極嘔的事...相機突然掛點...

原本想拍些零件近拍的說...

接下來的連載,在相機送修回來之前,只能先用手機頂著...

傷眼還請多多包含~

待續....



7/15 NO.2

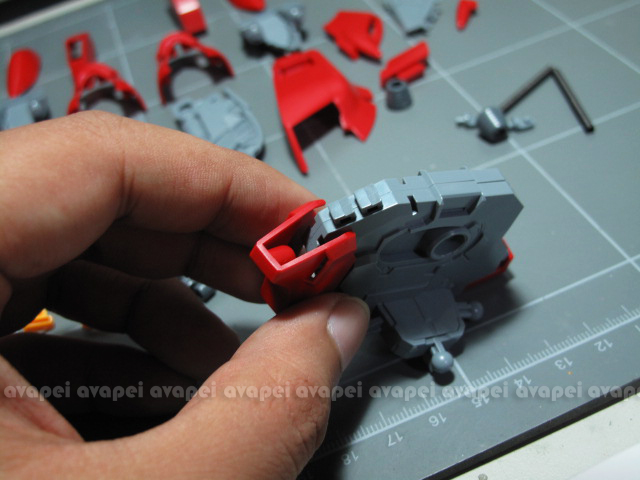

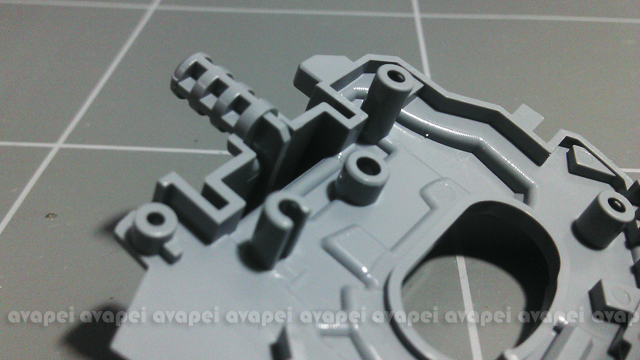

從網友的留言得知MG新安州的"弱點"在腰部,

所以在正式組裝前就先進行了腰部的補強~



恩...插銷下方空蕩蕩的沒有支撐,稍微按壓果然有"阿縮比"

如不補強日後的確很容易造成斷裂~

004

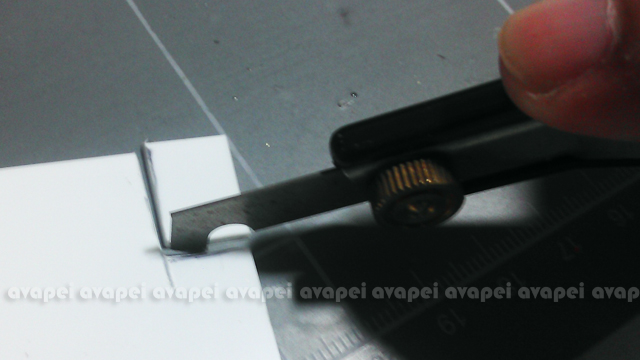

測量大小後從模型板(厚1.2MM)裁切一塊來做支撐

005



配合速硬化塑型補土補滿空洞的地方,完成!!

006

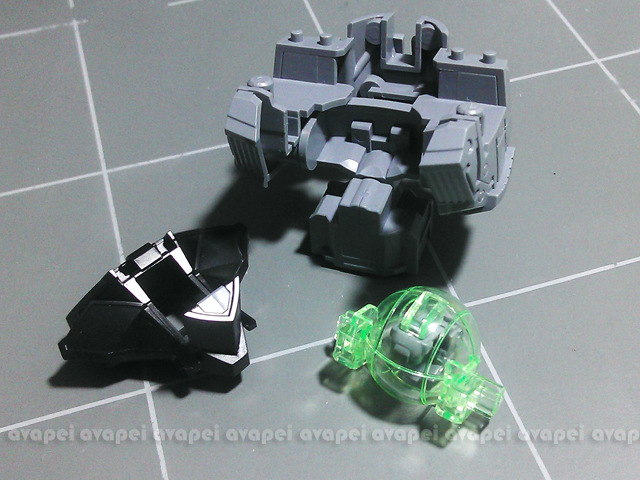

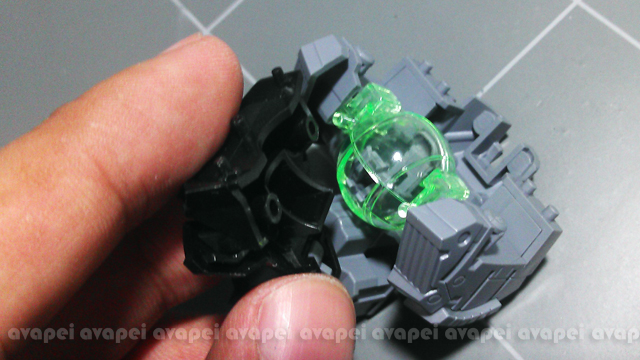

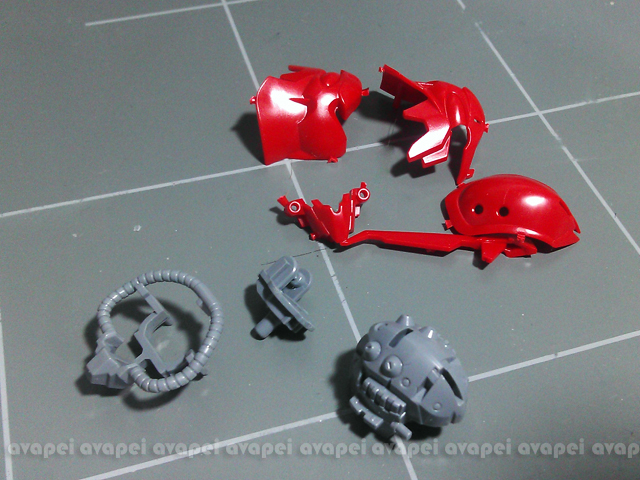

接下來開始組裝駕駛艙~(駕駛員暫時先不裝上)

一開始就給我驚喜!

好特別的駕駛艙

007



原來新安州的駕駛艙長這樣~高科技的環景式座艙!

008

不過有點像扭蛋食玩...哈~



組合駕駛艙的所有部件

009

010



完成~

011



待續...



7/16 NO.3

艙門的組裝

012

艙門的開啟,有3處關節,真不賴!

013

腰部管線的組裝,

下面這16個玩意兒,修湯口修的很累...

014

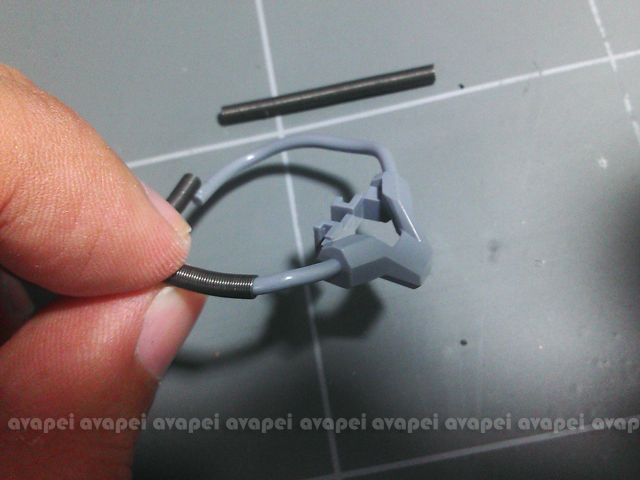

將金屬彈簧零件套入

015

再將這16個環套進去,就完成了~

016

身體的部位組裝完成了

017

018

接下來,頭部的組裝

019

新安州的眼睛(攝影機),貼上上次製作的紅異端剩下的貼紙

020

後腦杓等之後上色頭部內構後,再來做無縫的處理

021

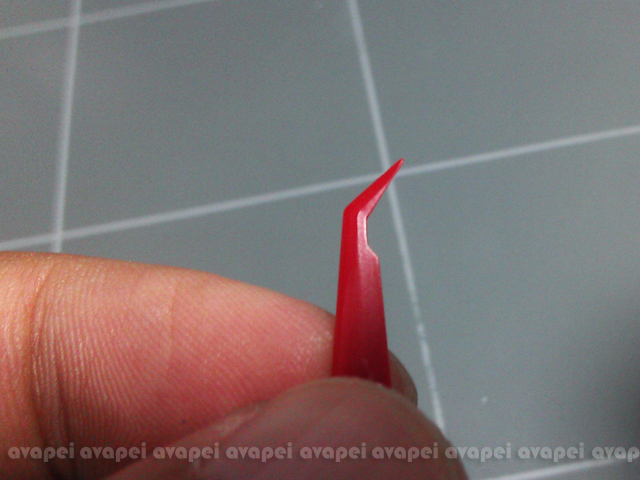

天線做銳利化的處理

022

完成!!

023

組起來後發現,新安州的眼睛的位置好深...未來拍照時要將眼睛的反射拍出來會有難度...

待續...

7/24 NO.4

首先~

024

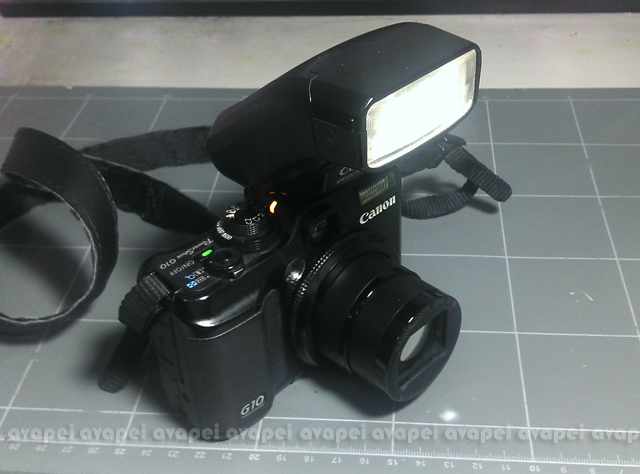

等了1個多禮拜,我親愛的相機終於回來了,是鏡頭的驅動組壞掉了...

從我開始做部落格至今,作品照片都是用它拍出來的,在此向它說聲~辛苦了~



這次的進度是雙手的組裝

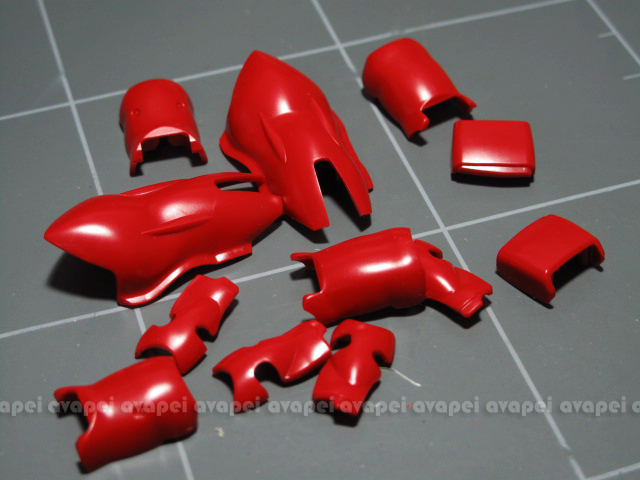

所有的手部零件湯口都修完了

025

新安州的手指都是獨立分段的,比起上次組裝的異端手指要精密的多

027

028

上下臂動作時,連動桿會跟著連動,不錯~

029

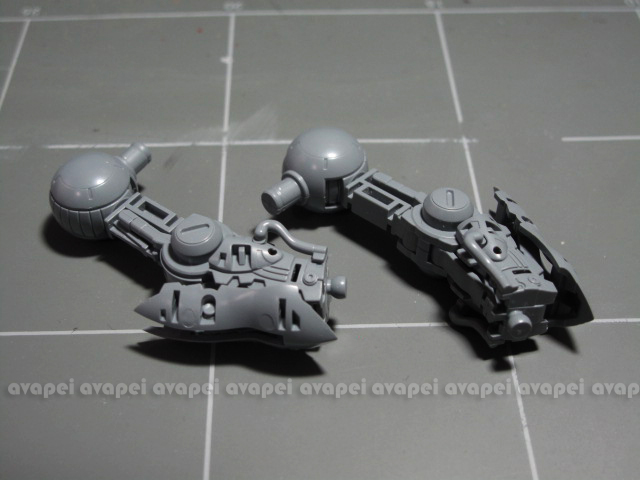

手臂的內構骨架

030

精細度超越一般MG等級的手掌

031

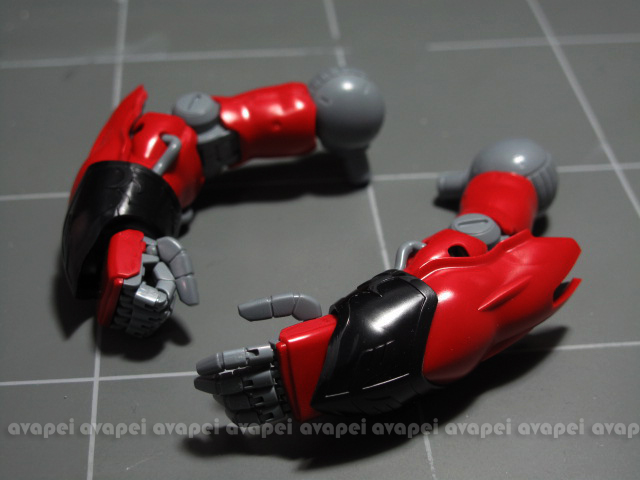

完成了!!

032

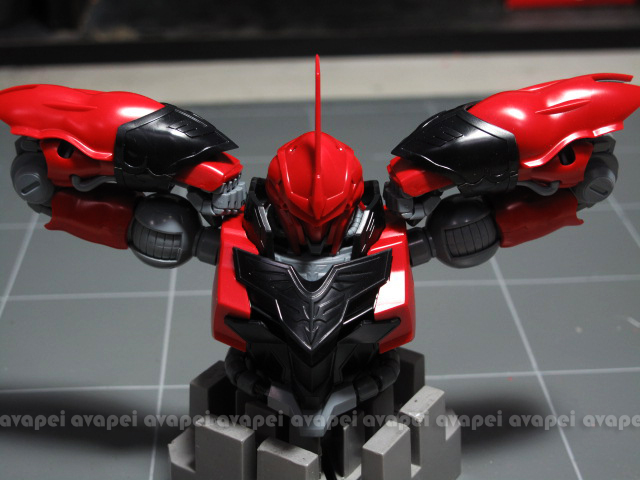

馬上組起來看看~

033

034

035

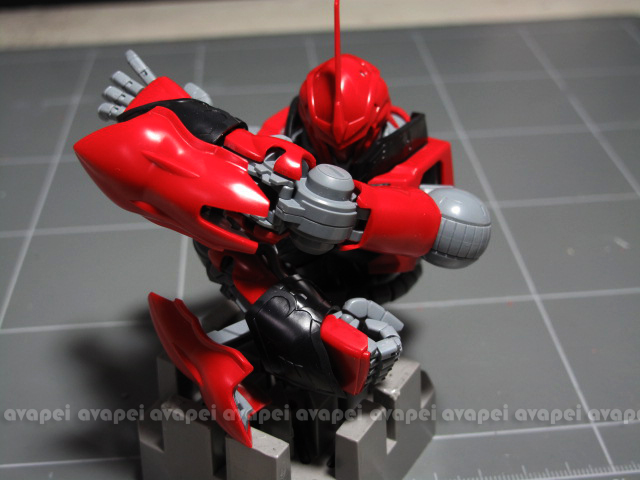

可動範圍...真的是優啊~

036

待續...

7/26 NO.5

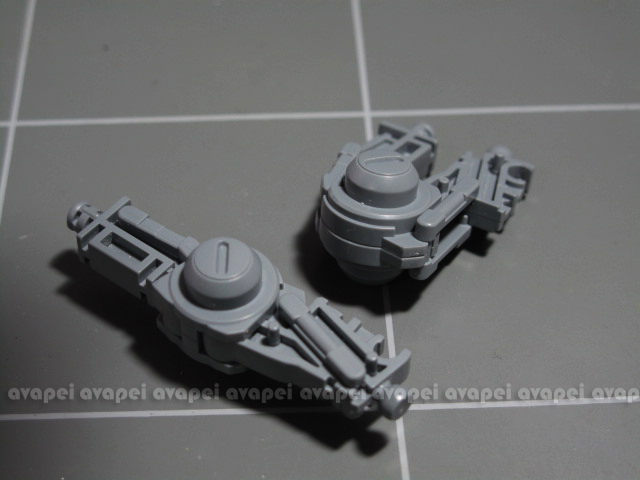

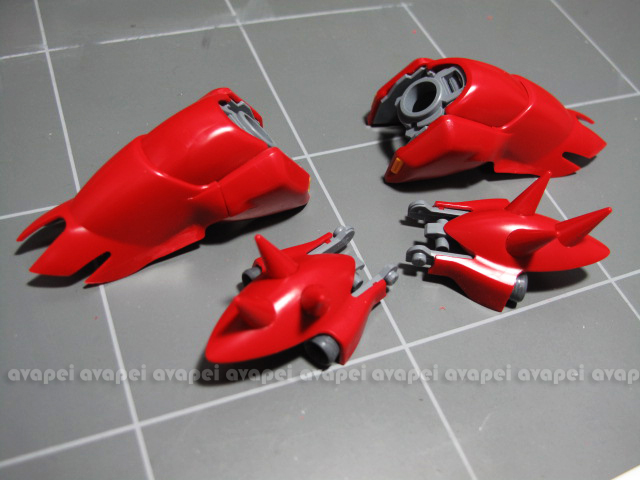

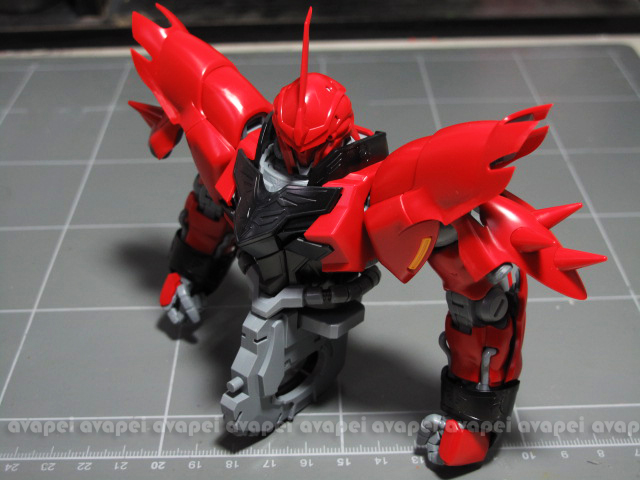

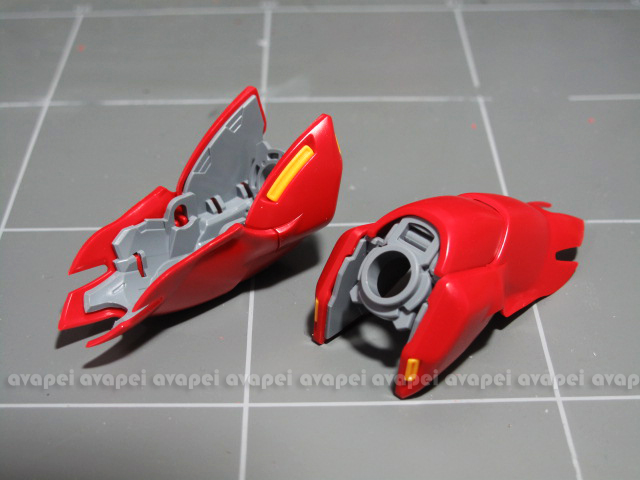

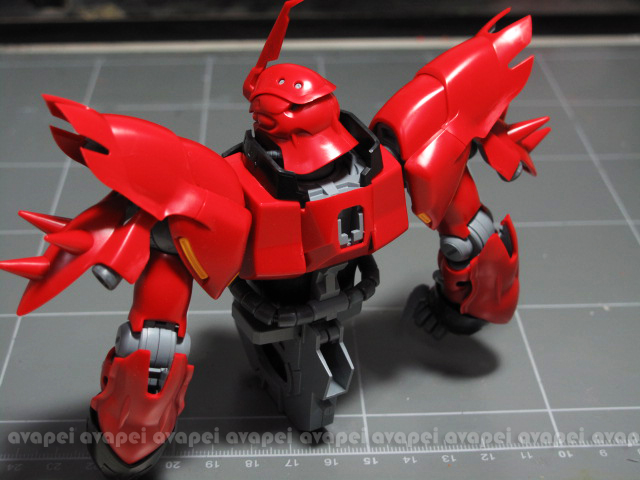

這次完成了肩膀的組裝,上半身到此已經素組完成了~

037

038

039

040

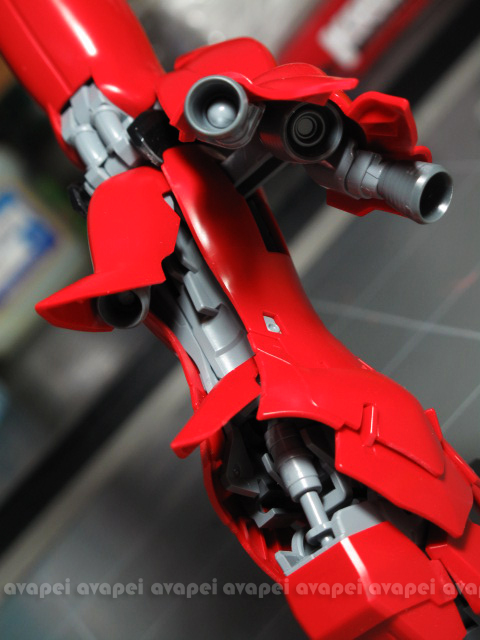

氣勢十足阿~好期待完成那天的到來~

041

待續...

8/1 NO.6

最近又忙碌起來了...

這次的進度為腳掌,

所有的零件湯口已處理好了~

042

開始組裝

043

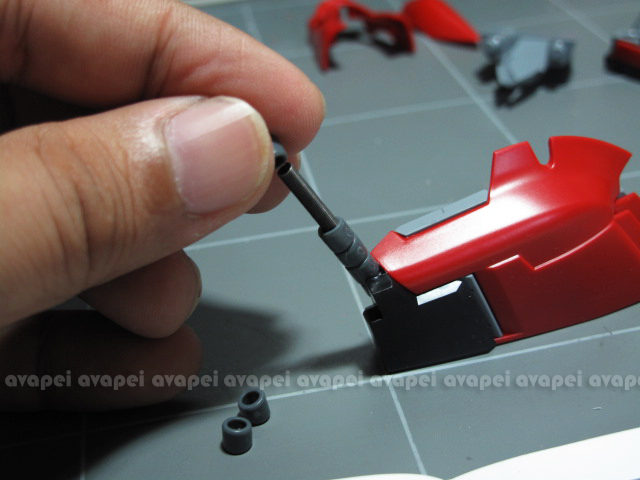

新安州的"阿基里斯腱"油壓管

044

此關節的可動角度關係著腳掌的貼地性

045

腳掌的內構

046

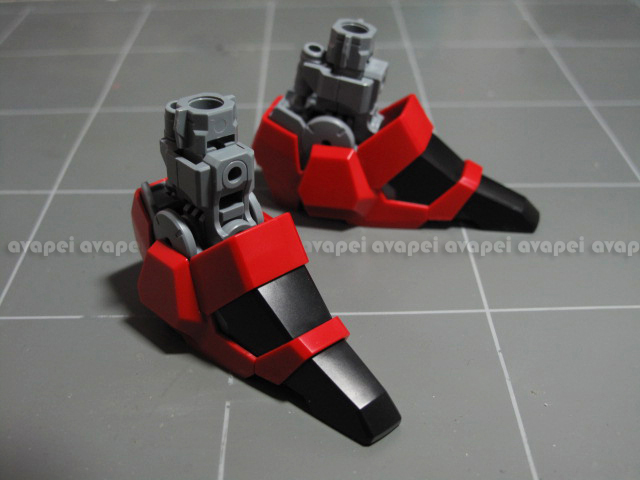

組裝完成!

047

待續...



8/4 NO.7

繼續腿部的組裝,

因為腿部的組裝步驟較多,所以分成2階段上傳

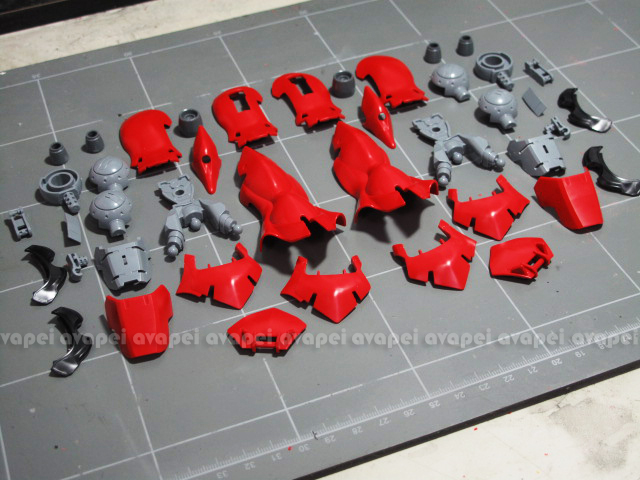

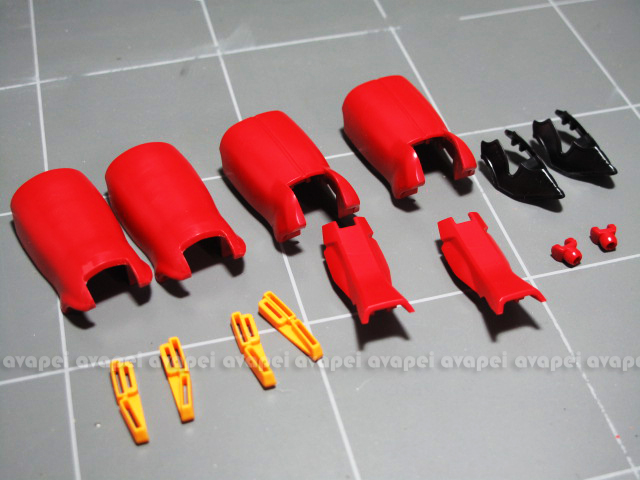

此次組裝的所有零件

048

049

050

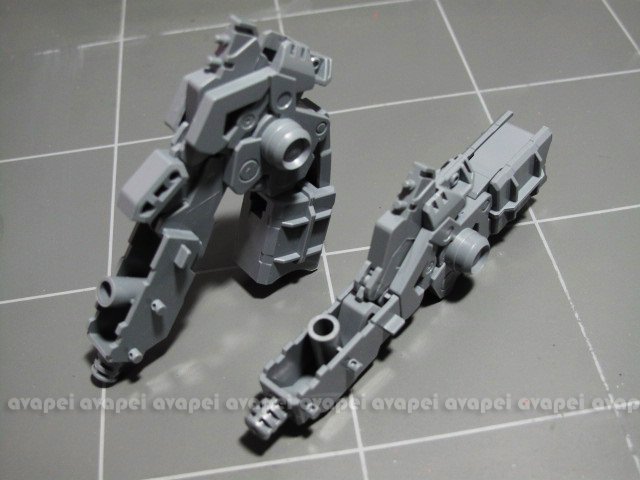

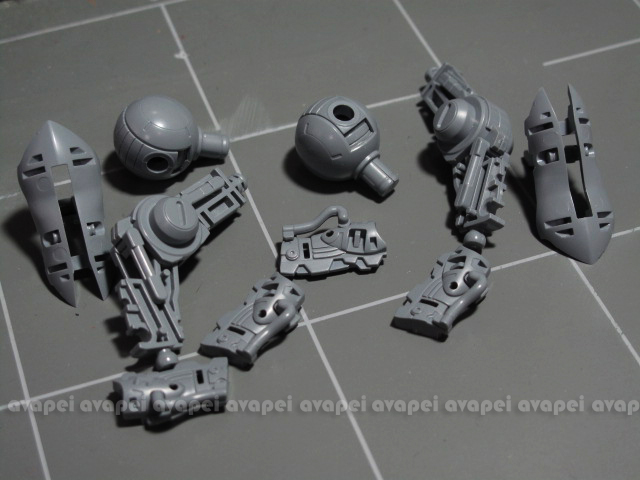

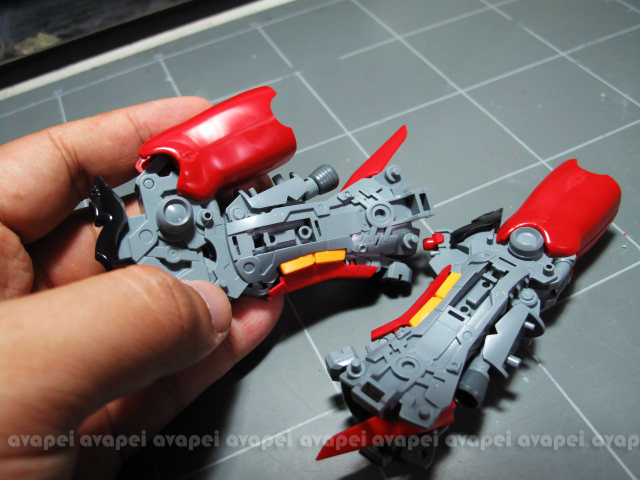

大腿與小腿內構關節的組裝

051

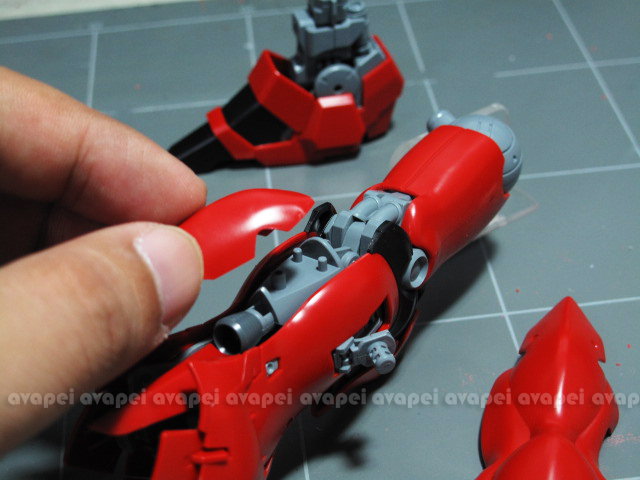

小腿與大腿的組裝

052

053

054

大腿碰小腿的高可動依然存在

055

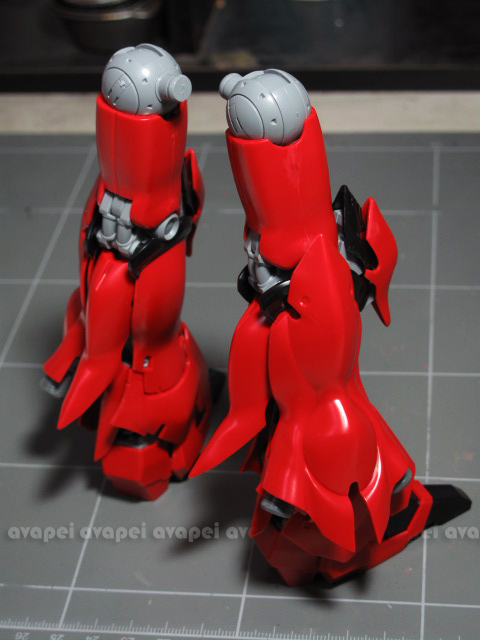

目前為止所完成的樣子

056

057

待續...



8/7 NO.8

從腳掌開始經過了一個星期,終於將腿部給組裝完成了~

以下是這個組裝階段所有的零件

058

將所有零件的湯口修整後,開始組裝

059

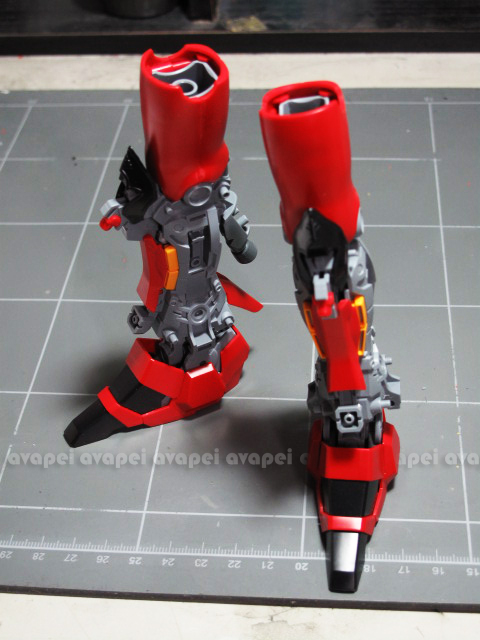

雙腿完成~

060

061

細節照片,可動的機關十分豐富~

062

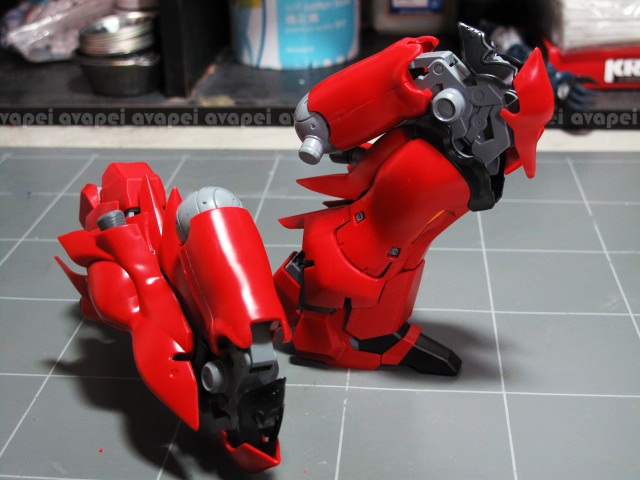

高跪姿也是沒問題的!

063

待續...

8/9 NO.9

利用了2個晚上的休息時間將腰部組裝完成了

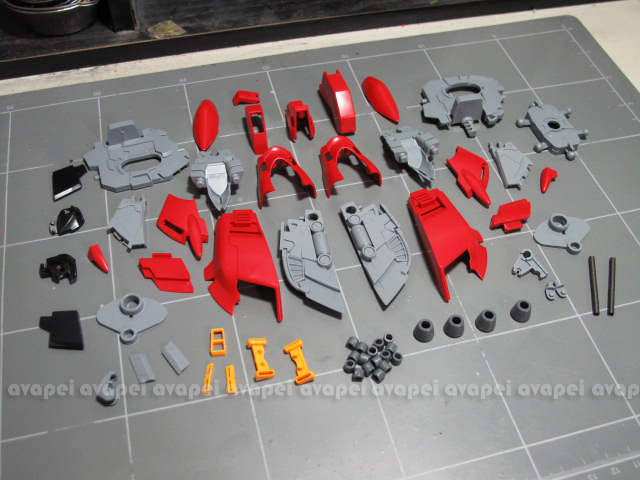

腰部的所有零件

064



組裝~

065

066

完成~

067

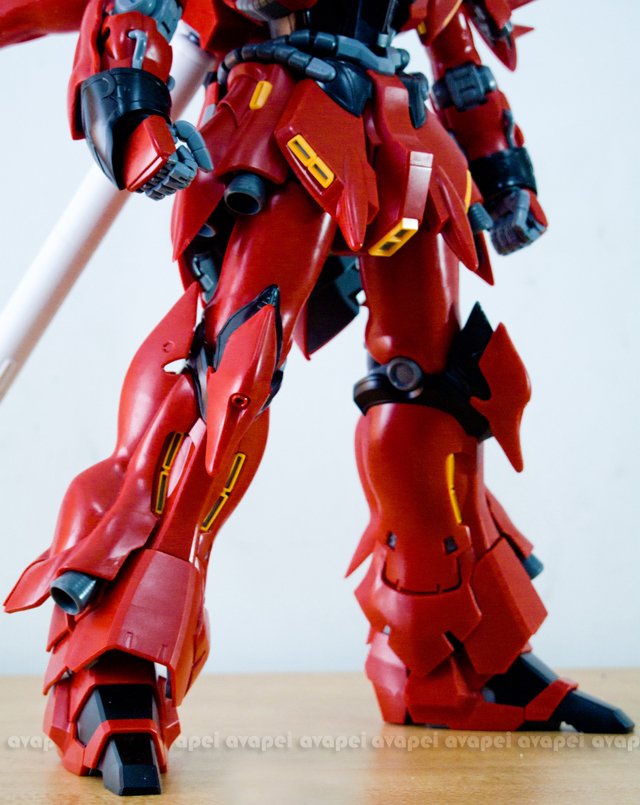

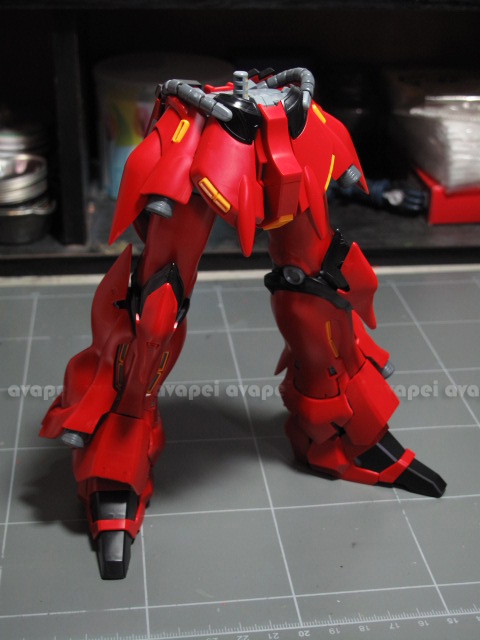

與雙腿組裝起來~光是下半身就已經快比上次所製作的紅異端高了!

068

069

待續...

8/11 NO.10

這幾天所完成的是背包組件的組裝

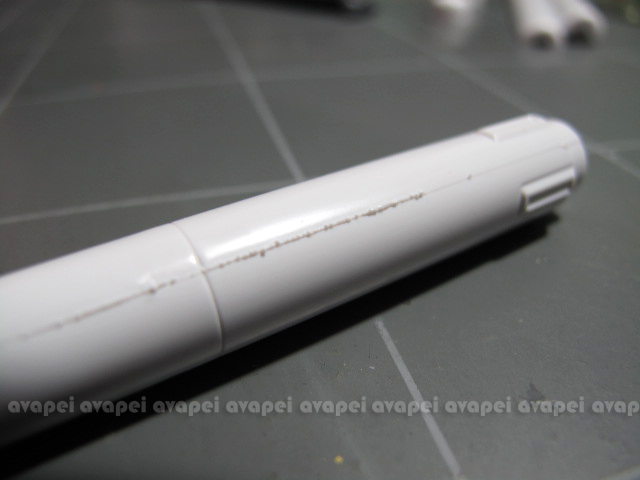

燃料棒的組裝,免不了無縫的處理

070

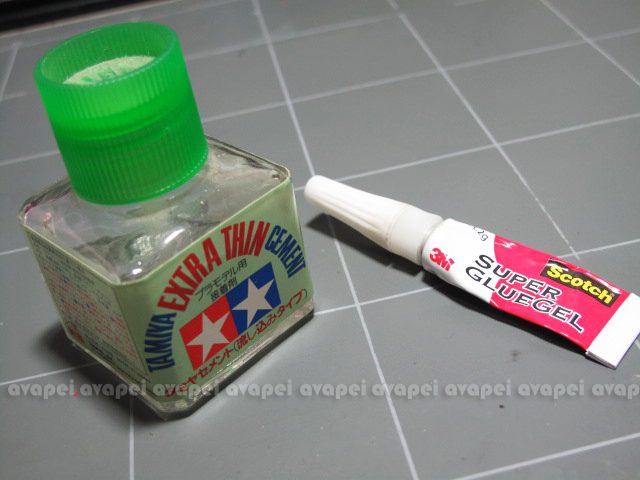

我用模型膠水與凝狀瞬間膠來做簡易的無縫

071

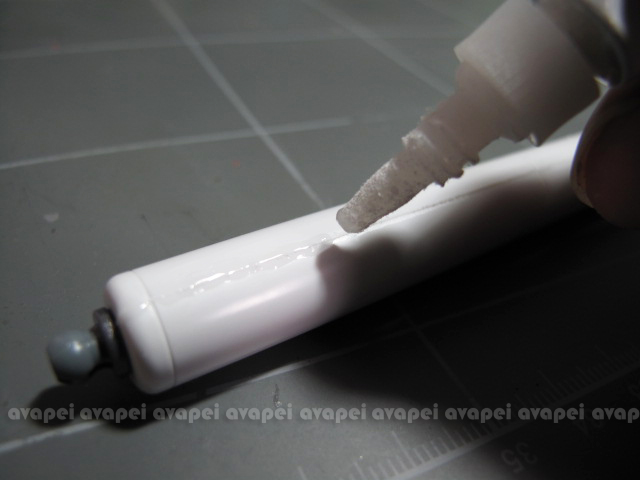

首先將零件塗上模型膠水,塗多一點沒關係

072

接合後讓膠水能溢出一些

074

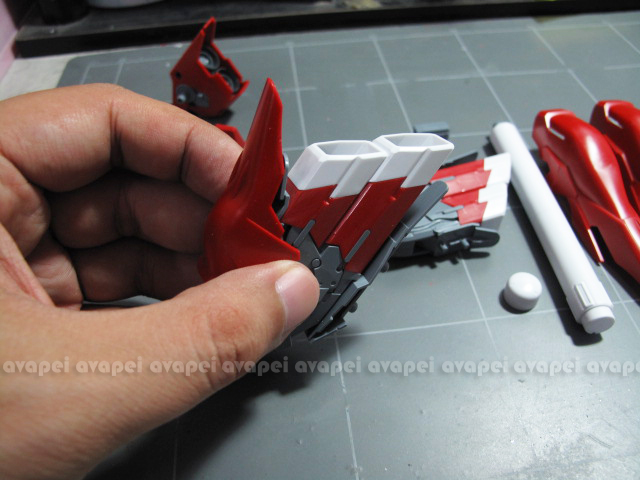

模型膠乾燥後,再用瞬間膠再次填補縫隙

073

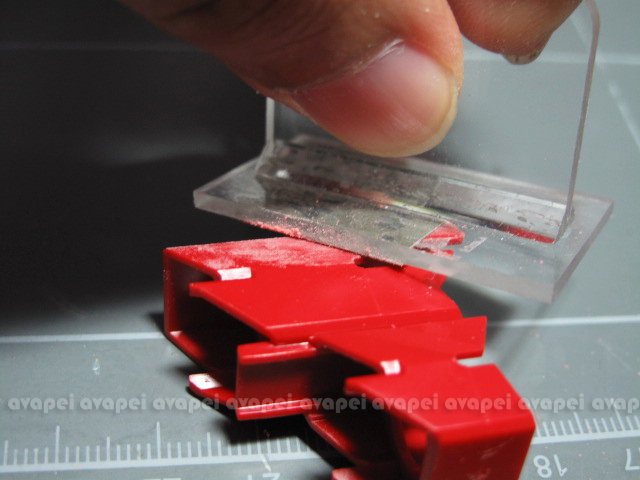

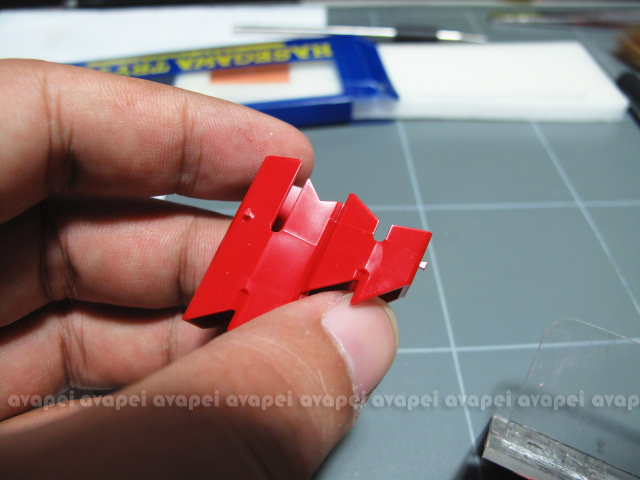

確實乾襙後,再用剉刀大致先將表面磨平

075

然後再用砂紙做較為細緻的打磨

076

如此一來,無縫的處理就完成了

077

這塊零件的分模線太明顯了...

078

所以全部打磨處理

079

將分模線給消除了

080

所有背包零件處理完成

081

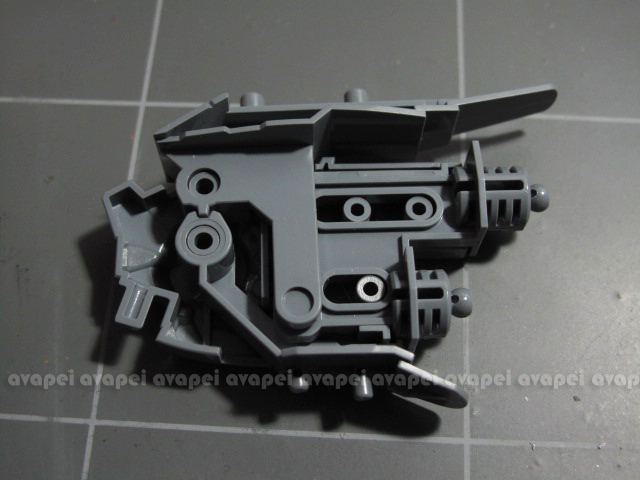

秀一下噴射引擎的內部構造

082

很不賴的連動可動關節

083

組裝~

084

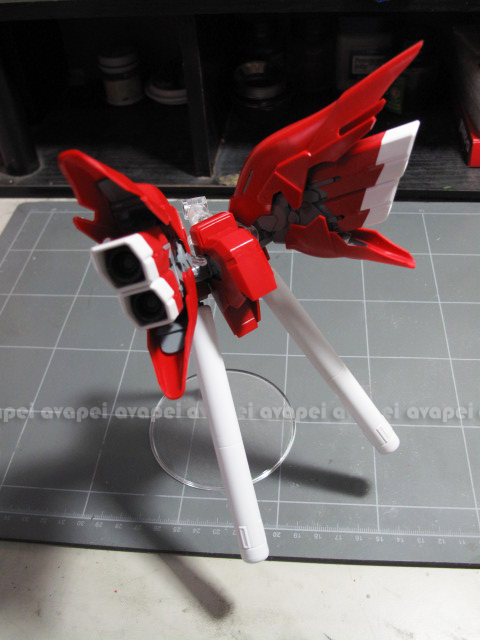

完成啦~

085

待續...



8/16 NO.11

這幾天比較忙,所以只組了步槍的部分

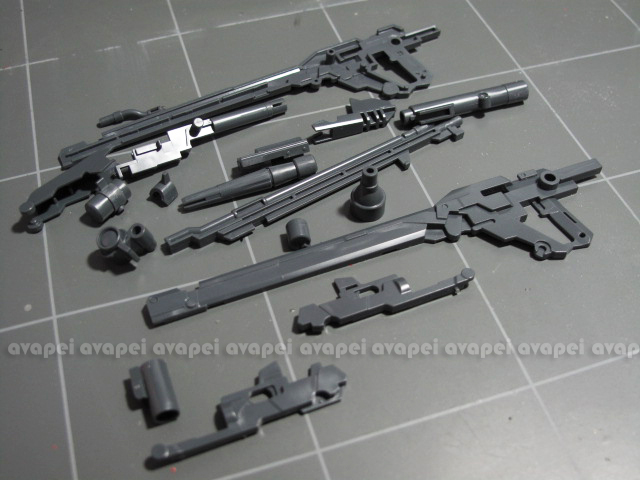

光束步槍的零件

086

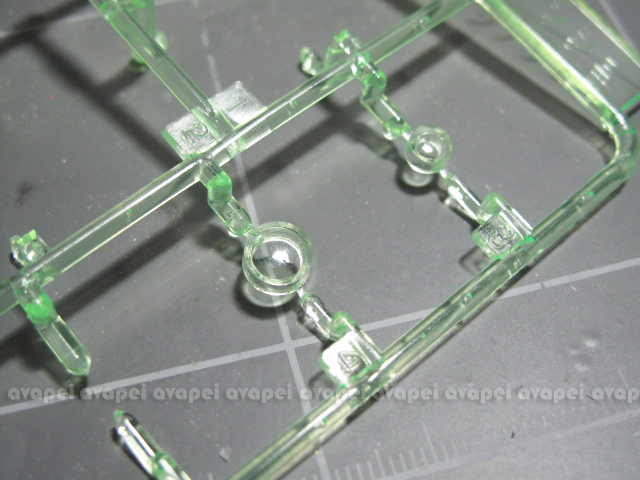

照準鏡的透明件會等上色完成後才裝上

087

組裝

088

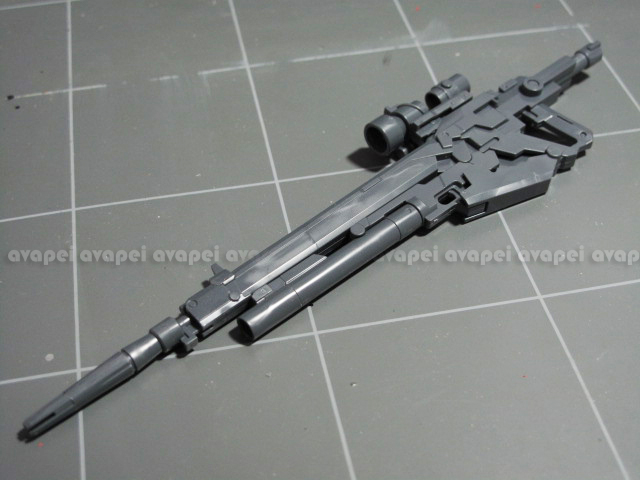

完成~下方為外掛的榴彈砲

089

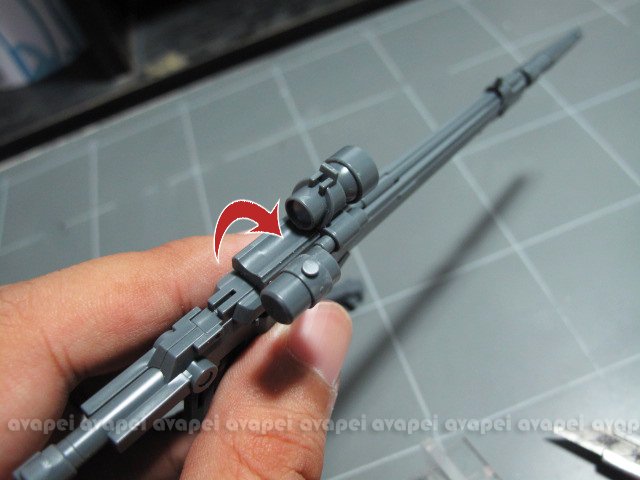

照準鏡可內外翻動

090

步槍與榴彈砲組合

091

完成~

092

待續...

8/21 NO.12

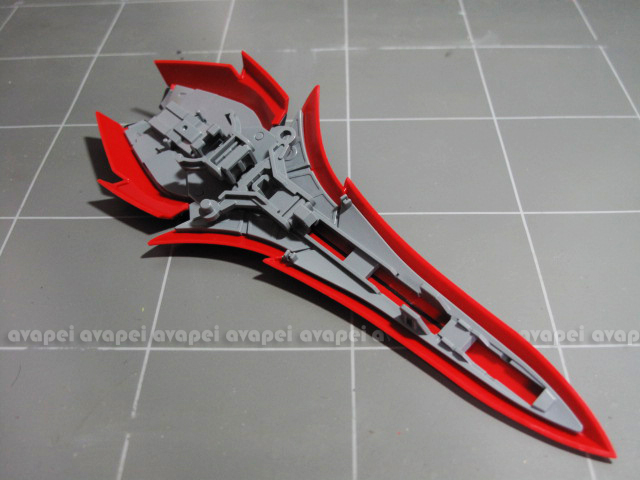

盾牌的零件

093

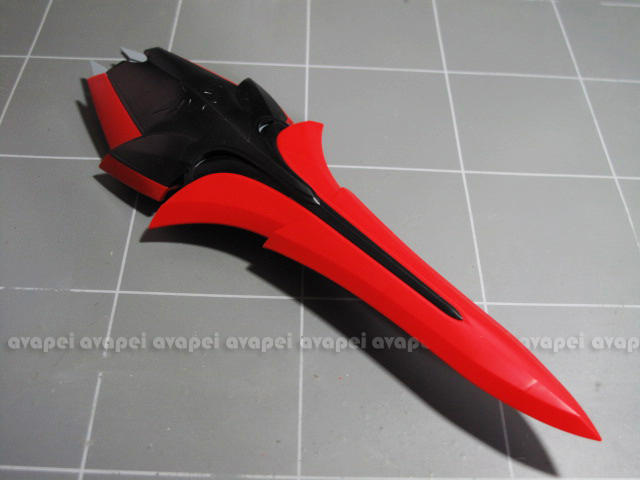

組裝完成

094

095

光束軍刀/戰斧零件

096

光束軍刀

097

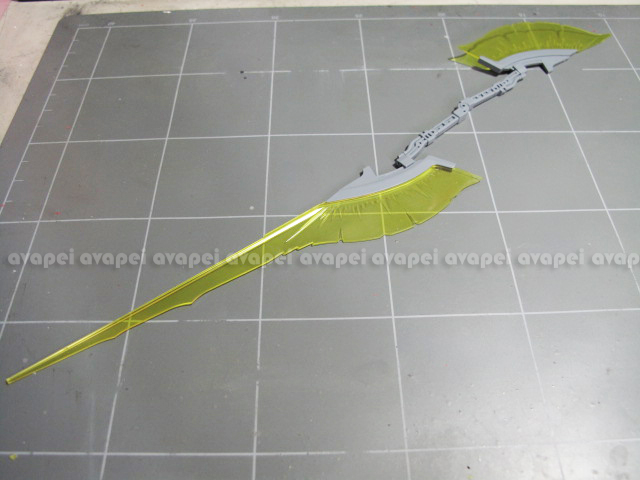

光束戰斧

098

可連結~

099

先前組裝完成的榴彈砲,

可以收納於盾牌

100

戰斧也可以

101

收納完成的樣子

102

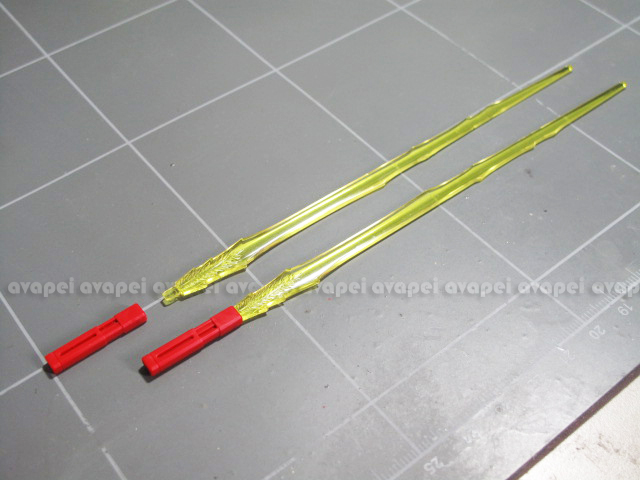

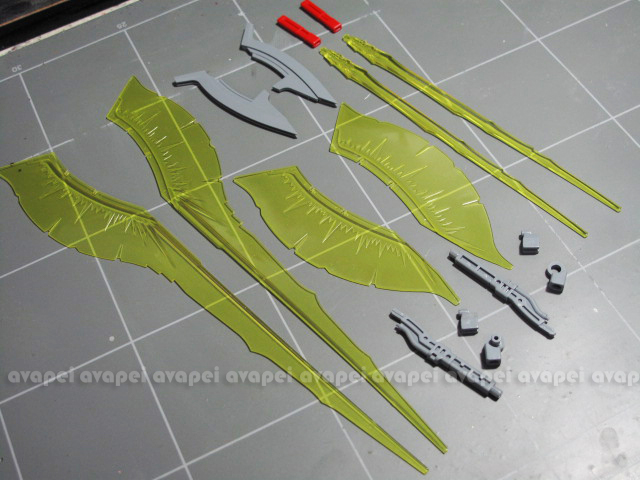

裝上光束特效零件

103

104

105

下次的分享是新安州的完成素組篇~



待續...



8/22 NO.13

感謝有在追連載的朋友,

為了回饋大家,

這次素組完成照圖多分享,

請享用!!

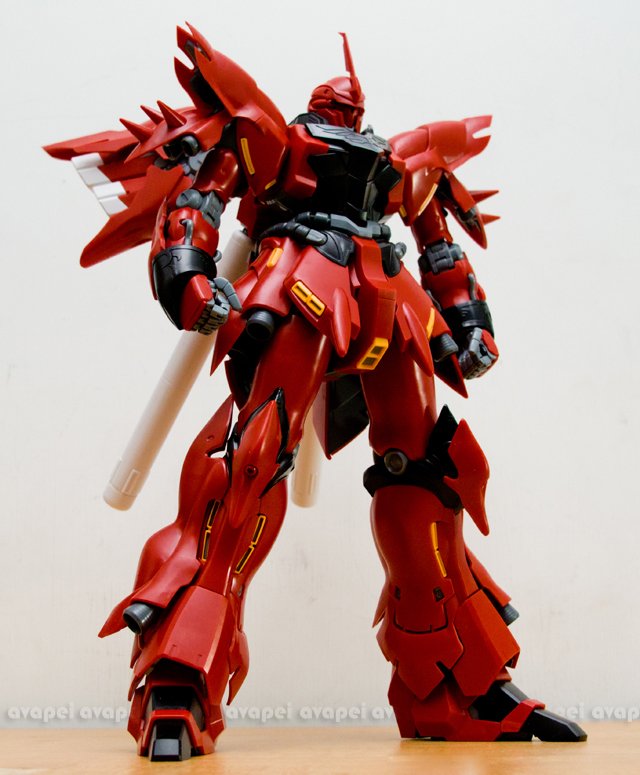

MSN-06S 新安州

(107)

(108)



各部細節~

駕駛艙口打開的樣子

(109)

(110)

手腕的裝甲可收納光束軍刀

(111)

盾牌的2種安裝方式~

直接裝在手腕上(這裡有點傷腦筋...未來上色後如要這樣安裝恐有刮漆疑慮...)

(112)

或者裝在肩甲上

(113)

(114)

光束步槍可收納於腰背

(115)

(116)

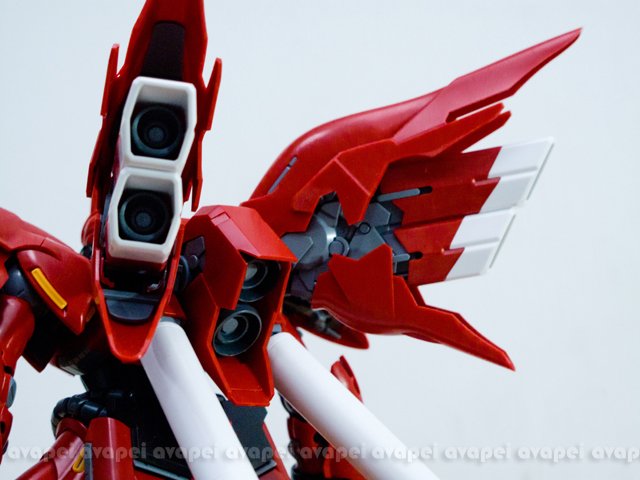

噴射背包

(117)

燃料棒

(118)

(119)

新安州全身上下有22個噴射口(沒算錯的話...)一看就知道是擁有高機動性的機體!

(120)

全身外甲展開圖

(121)

(122)

接下來要進入塗裝篇了,

因為此串的照片已經破百張了,

若再此繼續連載,照片張數太多恐會造成朋友們閱讀的不便...

請勞駕至

MSN-06S 新安州 製作過程連載 (下)

謝謝大家!!
